顯卡拆解賞析

　　藍寶石R93804GD5黑鉆版PROOC版采用Tri-X三風扇設計，風扇直徑達到了9CM。同時風扇的扇葉也經過特殊的設計，呈流線型。這樣的設計可以使風扇在較低轉速下也能為顯卡提供足夠的進風量幫助顯卡更快的降溫。

顯卡散熱風扇

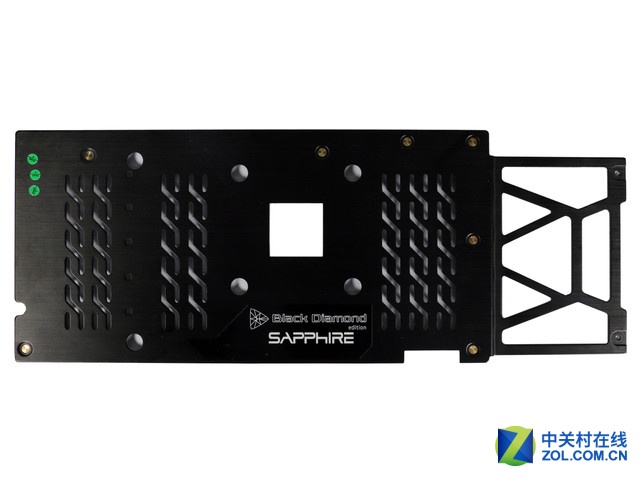

　　在顯卡的背面覆蓋有黑化的金屬背板。金屬背板覆蓋了整個顯卡PCB，并在顯卡重點發熱部位做了鏤空處理。這樣可以幫助顯卡進行散熱。金屬背板還可以起到支撐的作用，防止顯卡受力而發生彎折。這樣的合金加固框架使顯卡更堅固耐用。

顯卡背板

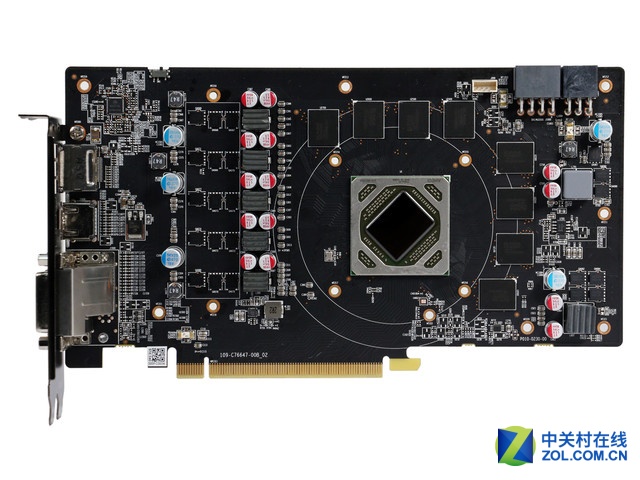

　　該顯卡延續了藍寶黑鉆電感和16K長壽命固態電容，并一改傳統R9380的雙6pin供電為更豪華的8+6pin供電，為顯卡核心提供了充足穩定的電源供應，同時也為顯卡超頻留有足夠的富余空間。

顯卡PCB板

　　藍寶石R93804GD5黑鉆版PROOC版采用全覆蓋散熱片，我們可以看到整齊且密集的散熱鰭片和四條純銅熱導管穿插其中，這樣的散熱系統可以讓顯卡在高負荷運載中也能穩定性。同時顯存附近也有顯存墊片幫助散熱。

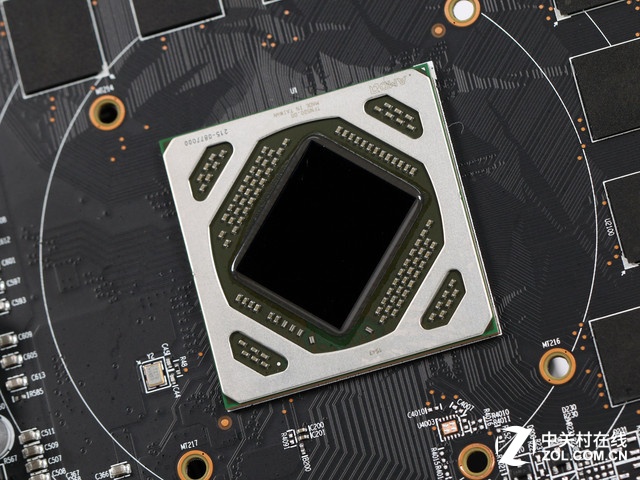

顯示核心

　　藍寶石R93804GD5黑鉆版PROOC采用Autigua顯示核心，具備1792個流處理器，核心頻率最高可達1060Mhz，搭載4GBGDDR5顯存以及256bit位寬，其顯存頻率最高可達5700Mhz，可觀的顯存帶寬配合4GB顯存也可使用主流游戲高特效的流暢運行。

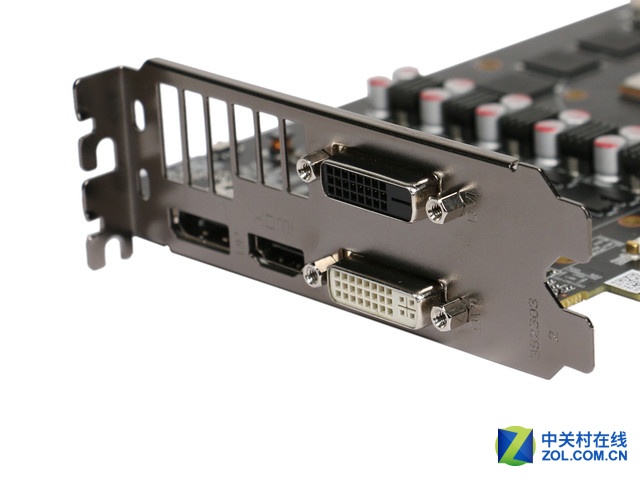

視頻接口

　　顯卡采用的是DVI*2+HDMI+DP的組合，接口一應俱全。除了可以滿足用戶的主流需求外，還可以支持單卡4K輸出，體驗4K帶來的視覺享受，為玩家?guī)砹己玫挠螒蝮w驗。
